TD4400
Обсудить (0 мнений)Главная / развал схождения / стенды на 3D, 4D технологии
Оценить:

Производитель: Ravaglioli (Италия)

БЕСПРОВОДНОЙ СТЕНД КОРРЕКЦИИ УГЛА РАЗВАЛ СХОЖДЕНИЯ НА ОСНОВЕ 4D ТЕХНОЛОГИИ

TD4400 - AUTODRIVE

РАБОЧАЯ СТАНЦИЯ ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ УГЛОВ КОЛЕСА ТРАНСПОРТНЫХ СРЕДСТВ

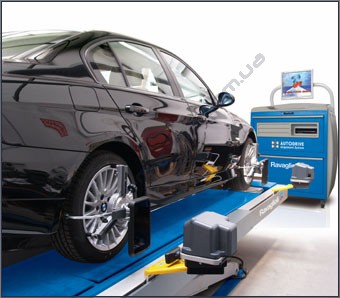

Идеальный четырехугольник опоясывает транспортное средство.

Измерительные головки, первоначально позиционируясь по углам упомянутого четырехугольника, после запуска системы автоматически передвигается к месту установки на передних колесах.

После 7 секунд завершается измерение и визуализация передних и задних прямых углов, таких как: угол схождения передних колес, угол расхождения передних колес, развал передних колес и угол тяги.

Инновационная система сенсоров автоматически обеспечивают поперечное и продольное выравнивание подъемника на любой рабочей высоте.

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli

8 замеров в секунду с точностью 0,005° обеспечивают наиболее точную и быструю корректировку колес транспортных средств.

Доступны 3 различные тестирующие программы, что позволяет удовлетворить различные потребности потребителей:

  • Прямые углы;
  • Прямые углы + "быстрый замер угла продольного наклона шкворня";
  • Прямые углы + в прямых углах (замер угла продольного наклона шкворня, поворотного шкворня).

Могут быть добавлены следующие тесты::

  • Achermann;
  • Максимальный поворот рулевого колеса;
  • Диагностика рамы;
  • Схождение и угол продольного наклона шкворня с управляемыми колесами.

НАДЕЖНОСТЬ

На работу системы не влияют функциональные ограничения, связанные с освещением помещения, формой или положением транспортного средства.

Специальное программное обеспечение проверяет и обновляет калибровку после каждого запуска тестирующей программы.

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli
TD4400

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, Измерительные головки TD4400 Ravaglioli
Измерительные головки

ИЗМЕРИТЕЛЬНЫЕ ГОЛОВКИ

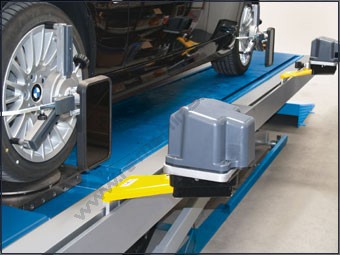

Моторизированные измерительные головки AUTODRIVE, установленные на подъемнике, перемещаются по направляющей вдоль платформы.

Когда головки не используются, они автоматически перемещаются в дальний угол платформы для обеспечения удобства расположения таргетов на колесах.

Вместе с тем, процедура самопроверки гарантирует наибольшую точность измерений.

Передача данных между подъемником и консолью осуществляется посредством технологии Bluetooth®.

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli

ТАРГЕТ

Таргеты, установленные на колесах, не содержит никаких электронных компонентов, что позволяет избежать проблем при падении таргетов.

Каждый таргет распознается посредством штрих-кодом, таким образом, существует возможность установки на каком-либо колесе.

Стенд развал схождения, развал схождения, регулировка углов установки колес, развал схождение, схождение развал, TD4400 Ravaglioli

БЫСТРОЗАЖИМЫ

Зажимы, поставляемые в комплекте с AUTODRIVE, запатентованы и позволяют быстро и безопасно осуществлять установку.

КОМПЕНСАЦИЯ ИЗНОСА

Компенсации износа можно избежать благодаря тому способу, каким таргеты установлены на колесе и их способности к самокалибровке.

Кроме этого, компенсация износа может быть проведена в соответствии с методом, рекомендуемым производителем.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение разработано с помощью технологии ".NET" на Windows Vista.

3D графика и база данных на 60000 транспортных средств.

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

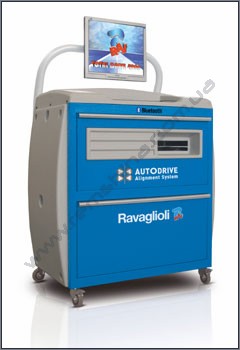

Консоль с ПК, монитор 19" TFT, клавиатура, лазерный принтер B/W.

ПОДЪЕМНИК

Прочный ножничный подъемник грузоподъемностью 4200кг гарантирует наилучшую плоскостность (входит в комплект или нет).

Длина платформы: 5200мм.

МАНЕВРЕННОСТЬ

Положение передних и задних подвижных столов позволяет работать с транспортными средствами с колесной базой между 1800мм и 4400мм.

ПОВОРОТНЫЕ КРУГИ И ЗАДНИЕ ПОДВИЖНЫЕ СТОЛЫ

Передние поворотные круги с электронным измерением поворотного угла.

Задние подвижные столы с блокировкой в центральном положении и диагонального/поперечного перемещения в обоих направлениях.

Технические характеристики Точность Диапазон измерений Общий диапазон измерений
Передняя ось
Общее схождение +/- 2' +/- 2° +/- 5°
Частичное схождение +/- 1' +/- 1° +/- 2°30'
Задержка +/- 2' +/- 2° +/- 5°
Угол развала +/- 2' +/- 3° +/- 10°
Угол продольного наклона +/- 5' +/- 10° +/- 18°
Поворотный шкворень +/- 5' +/- 10° +/- 18°
Задняя ось
Общее схождение +/- 2' +/- 2° +/- 5°
Частичное схождение +/- 1' +/- 1° +/- 2°30'
Задержка +/- 2' +/- 2° +/- 5°
Угол развала +/- 2' +/- 3° +/- 10°
Угол осевой тяги +/- 2' +/- 2° +/- 5°

Технические характеристики взяты с сайта производителя.

Версии со встроенным подъемником

Тип Описание Цена, €
TD4400.52A,
TD4400.52AI
С электронными поворотными кругами (автоматическое позиционирование и фиксация) 57896
TD4400.52,
TD4400.52I
С электронными поворотными кругами 53856
TD4400.52М,
TD4400.52МI
С механическими поворотными кругами 51256
TD4400.46A,
TD4400.46AI
С электронными поворотными кругами (автоматическое позиционирование и фиксация) 57453
TD4400.46,
TD4400.46I
С электронными поворотными кругами 52397
TD4400.46М,
TD4400.46МI
С механическими поворотными кругами 50800

по умолчанию установка на пол
I - установка в пол
52 - платформа 5.2 метра
46 - платформа 4.6 метра

Версии с установкой в смотровой яме

Тип Описание Цена, €
TD4400.52PA С электронными поворотными кругами (автоматическое позиционирование и фиксация) 43980
TD4400.52P С электронными поворотными кругами 39990
TD4400.52PМ С механическими поворотными кругами 38330
TD4400.46PA С электронными поворотными кругами (автоматическое позиционирование и фиксация) 43530
TD4400.46P С электронными поворотными кругами 39530
TD4400.46PМ С механическими поворотными кругами 37880

52 - платформа 5.2 метра
46 - платформа 4.6 метра

ОПЦИИ

J20TD - 2000кг

Пневмогидравлическая траверса.

STD4400A1T

Комплект освещения. Установка на подъемной траверсе J20TD.

STD4400A3 - L=1900мм

Длинные скаты.
